지지대 설계 자동화 솔루션
J-Support: 엔지니어링 표준을 반영한
3D 지지대 설계를 구현하다J-Support는 엔지니어링 지지대 표준을 기반으로
문의하기
3D 모델링부터 BM 산출, 도면 자동화까지 지원하는
배관·트레이·덕트 지지대 설계 자동화 솔루션입니다.
복잡한 지지대 설계를 단순하게 만드는
엔지니어링 표준 기반 핵심 기능
-
설계 시간의 획기적인 단축과 사용자 편의성 극대화
J-Support는 "Fast & Easy" 철학을 바탕으로 개발되어, 3D 모델링 과정에서 발생하는 불필요한 대기 시간을 최소화합니다. 강력한 프리뷰 기능을 통해 모델링 전 적용 가능 여부를 즉각 판단할 수 있으며, 배관 및 케이블 트레이 지지물을 쉽고 빠르게 배치할 수 있어 전체적인 설계 리드타임을 대폭 줄여줍니다.
-
휴먼 에러 방지를 통한 설계 품질의 표준화
엔지니어링 서포트 표준에 최적화된 로직을 탑재하여, 배관의 재질, 온도, 사이즈, 압력 등 다양한 조건에 따라 지지물 유형을 자동으로 선택합니다. 이는 사용자의 숙련도에 상관없이 일관된 설계 품질을 유지하게 하며, ISO 도면 발행 전 잘못된 정보를 필터링하여 재작업 비용을 최소화합니다.
-
유연한 라이브러리 구축 및 즉각적인 기술 지원
고객사 고유의 지지물 표준을 최단 기간(최대 3개월) 내에 라이브러리로 구축할 수 있는 유연성을 갖추고 있습니다. 또한, 프로젝트 수행 중 발생하는 다양한 요구사항을 즉시 반영하며, 버그 발생 시 빠른 시간 내에 수정을 보장하는 강력한 사후 관리를 통해 프로젝트 운영의 연속성을 보장합니다.

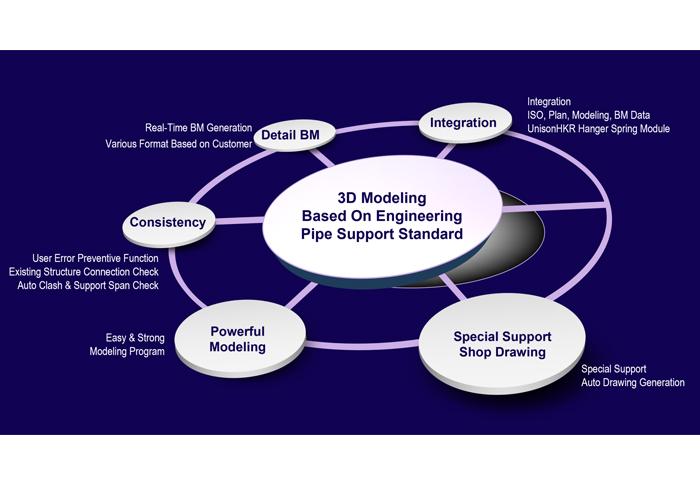

J‑Support를 선택해야 하는 이유
-

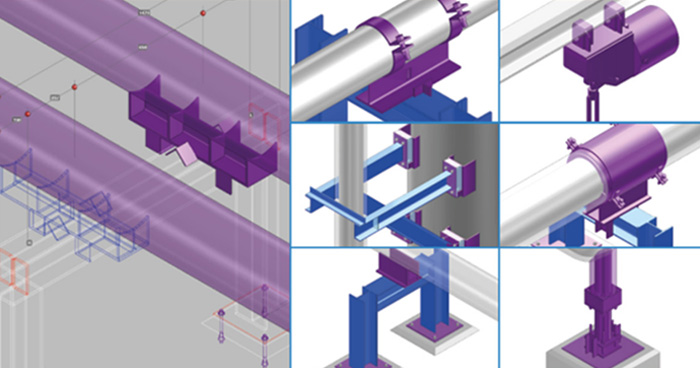

지능형 3D 모델링 및 자동 선택 기능
배관 라인의 조건에 맞춰 브래킷 사이즈를 자동으로 선정하고, 브래킷과 부속품(Ancillaries)을 동시 모델링 기능을 지원합니다. 또한 "Multi Copy" 기능과 같은 40여가지가 넘는 다양한 사용자 친화적인 기능들을 제공합니다.
-

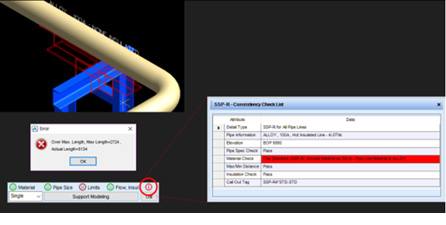

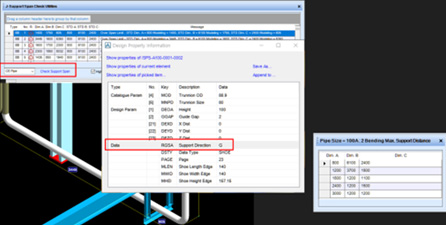

통합 데이터 관리 및 정밀 검증 유틸리티
ISO, Plan 도면, 모델링, BM 데이터를 하나로 통합 관리하며, 특히 스프링 행거(Spring Hanger) 제조사 표준과 완벽히 연동됩니다. 지지물 간격(Span Check), 구조물 연결성(Consistency Check), 간섭 체크(Clash Check) 등 강력한 검증 도구를 제공하여 설계의 정밀도를 보장합니다.
-
실시간 자재 집계(BM) 및 다양한 리포트 생성
모델링 데이터에서 실시간으로 자재 소요량(BM)을 산출하며, 고객사 포맷에 맞춘 Excel 형식의 상세/요약 리포트를 즉시 생성합니다. 배관뿐만 아니라 전계장(E&I) 분야에서도 케이블 트레이 서포트에 대한 정밀한 자재 리포트와 자재 코드 관리를 지원하여 현장 구매 및 시공 효율을 높입니다.
-

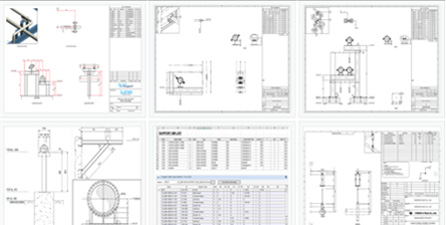

100% 자동화된 상세 도면(Shop Drawing) 생성
Special 서포트 및 행거 스프링 서포트에 대해 치수 기입, 태그 부착, 위치 평면도(Location View) 등이 포함된 상세 도면을 자동으로 작성합니다. PDF 3D 형식의 출력은 물론 AutoCAD 파일 변환까지 지원하여, 별도의 수작업 없이도 제작 및 설치를 위한 고품질의 도면 성과물을 얻을 수 있습니다.
-
FAQ
-
- J-Support는 기존 지지대 설계 프로세스에 어떻게 적용되나요?
- J-Support는 3D 모델링 환경에서 지지대 설계, BM 산출, 도면 작성을 자동화하는 방식으로 적용됩니다.
- 설계 품질은 어떻게 관리되나요?
- 배관 재질, 사이즈, 온도, 압력 조건에 따라 지지물 유형을 자동 선택하여 사용자 숙련도와 관계없이 일관된 설계 품질을 유지합니다.
- 고객사 고유의 지지대 표준도 반영할 수 있나요?
- 네. 고객사 표준을 라이브러리로 구축하여 프로젝트에 적용하고, 필요 시 수정·확장이 가능합니다.
-
